Активный балун против пассивного

    Всего около года назад на рынке видеонаблюдения появились аналоговые камеры HD формата, сочетающие в себе основные преимущества своих аналоговых и IP предшественниц. От старых форматов D1, 960H они унаследовали низкую цену, простоту установки и возможность передачи на большие расстояния. Высокое разрешение, которое раньше считалось исключительным преимуществом IP камер, теперь стало доступным и для аналоговых. Поскольку HD камеры передают сигнал по коаксиальному кабелю, за последний год на рынке появился широкий спектр приборов, позволяющих использовать для передачи HD форматов витую пару.

    Компания «ТВИСТ+» также не осталась в стороне и выпустила целый ряд приемопередатчиков для новых форматов, многие из которых уже по достоинству смогли оценить наши заказчики. Все приборы – активного типа и работают на дистанции от минимально до максимально возможной. Поскольку основная часть инсталляций по дальности занимает ближний сегмент (до 150м), большинство инсталляторов использует пассивные приемопередатчики (балуны), как самые простые и дешевые решения. Проанализировав информацию, полученную на семинарах и в личной беседе с нашими партнерами, мы выяснили, что основная причина для применения подобных устройств – цена. И все их недостатки нивелируются этим серьезным преимуществом. Именно по этой причине инженерами компании «ТВИСТ+» было решено создать конкурентный в этом сегменте рынка прибор - активный балун TWIST-AB HD. При разработке были учтены два главных критерия – невысокая стоимость и максимально возможное сохранение качества передаваемого сигнала.

    Данный обзор – попытка познакомить наших клиентов и покупателей с новым решением и сравнить его с одним из пассивных балунов для HD форматов, наиболее популярным на рынке Украины по соотношению цена/качество.

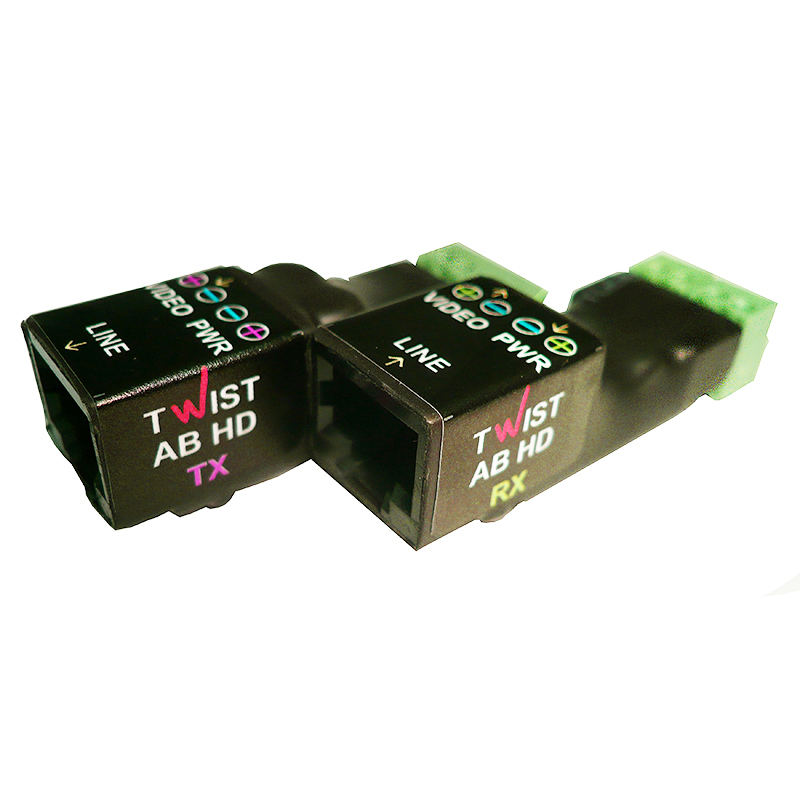

Фото участников теста представлены ниже.

Технические характеристики для сравнения представлены в виде таблицы:

    Тестирование проводилось на базе комплекта HIKVISION (HDTVI): DVR DS-7204HGHI-SH и 2МП камеры DS-2CE16D1T-IT5. Формат HDTVI был выбран по двум причинам: как наиболее продаваемый на украинском рынке видеонаблюдения и как имеющий наибольшую ширину спектра сигнала  по сравнению с форматами HDCVI и AHD. Использовался кабель витой пары UTP CAT5(E). Результаты опытов представлены в виде серии фотографий, полученных при захвате кадра изображения с регистратора по сети.

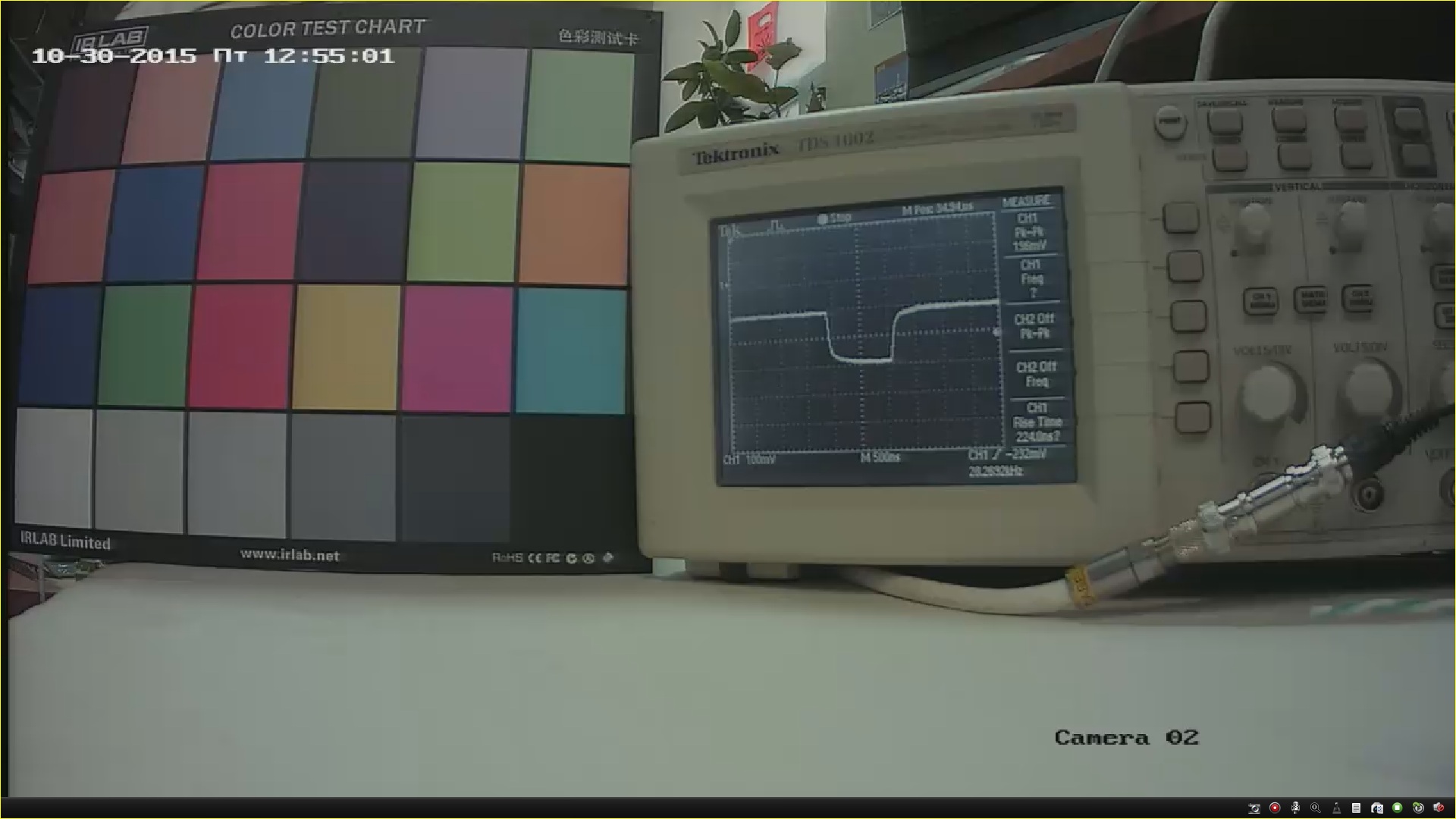

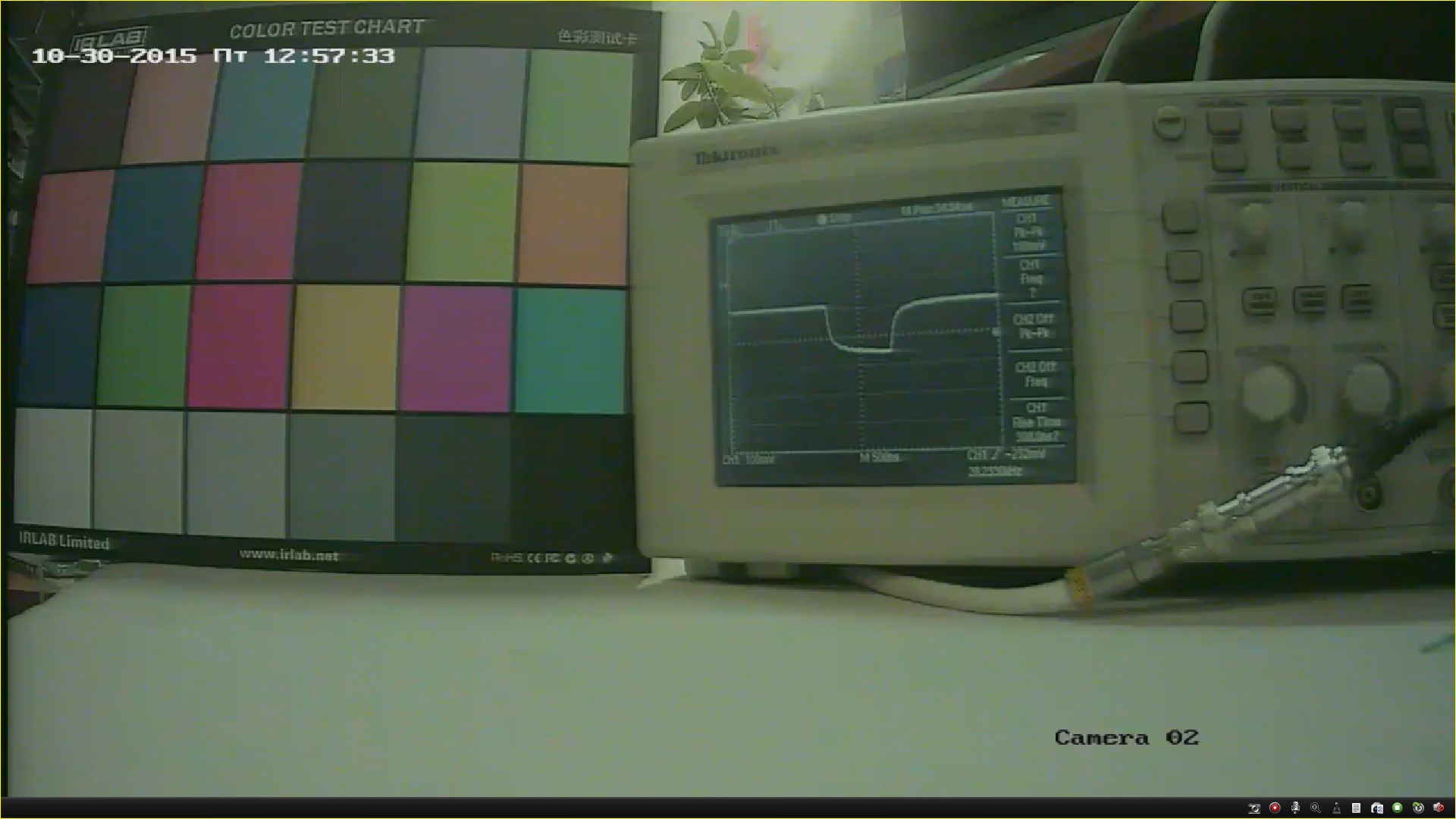

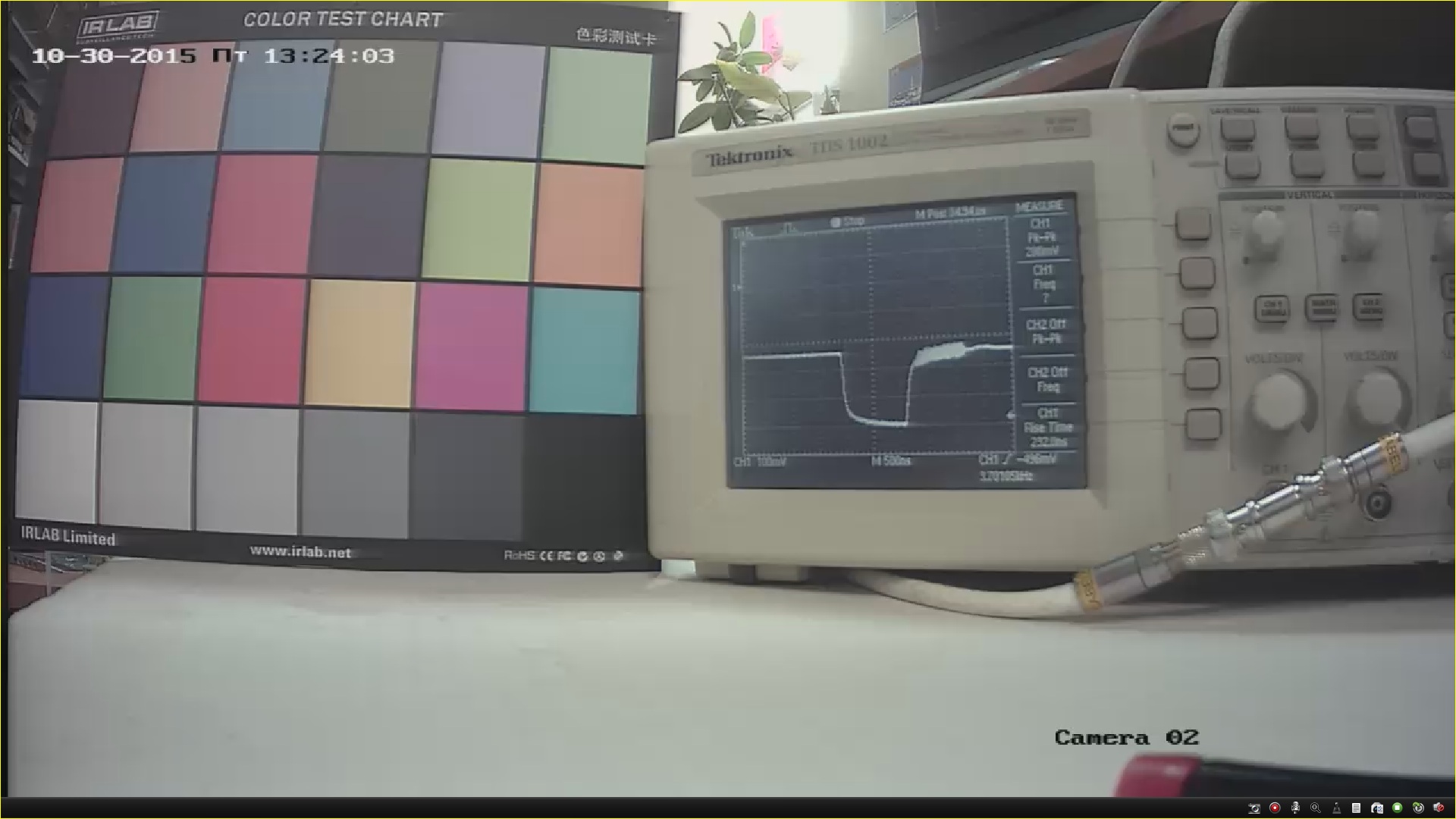

Cкриншоты результатов :

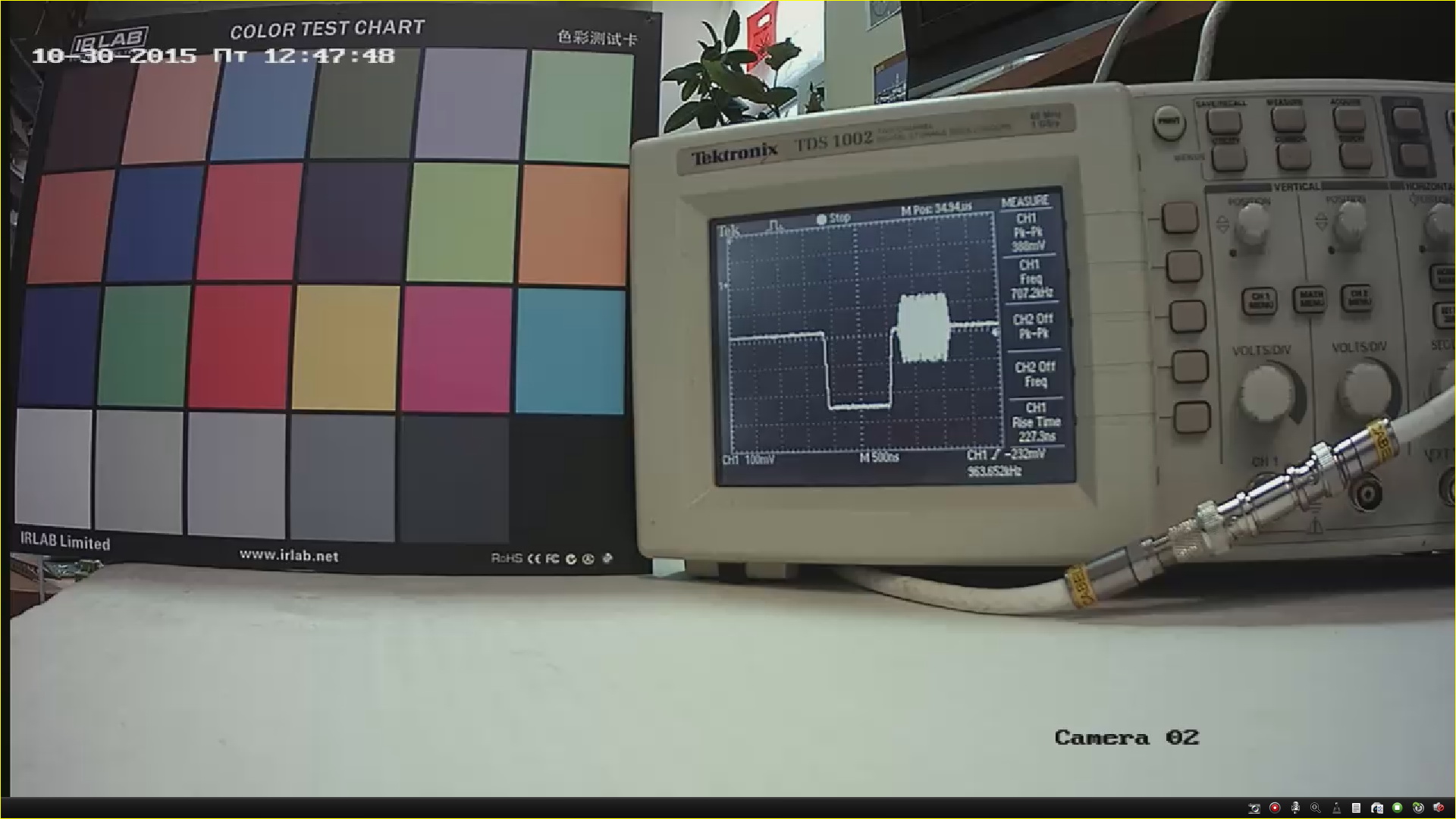

1м коаксиальный кабель

Сравнение балунов на основе полученных результатов:

1.  Уменьшение амплитуды сигнала (яркости). Пассивный комплект уже на  дистанции 1м теряет 33% амплитуды за счет собственных потерь. На 200м потери составляют более 50%. У активного балуна лишь на дистанции 200м начинает проявляться этот эффект.

2. Нарушение баланса белого. В системе с пассивными балунами практически уже на самых малых длинах виден зеленый фон на изображении. Активный комплект при этом даже на 200 м выглядит существенно лучше.

3. Изменение разрешения (четкости) изображения с увеличением длины. У пассивных балунов отсутствует механизм компенсации потерь видеосигнала в кабеле, поэтому четкость изображения в такой системе даже на минимальной длине всегда будет хуже по сравнению с коаксиальной передачей на той же дистанции. Балун TWIST содержит цепь активной компенсации потерь, поэтому на небольших длинах четкость картинки выше чем в коаксиальной системе аналогичной длины.

4. Необходимость питания комплекта. Пассивные балуны не требуют питания, в этом заключается их удобство и простота использования. Активным балунам TWIST питание необходимо (как приемнику, так и передатчику), но при этом  сохраняется исходное качество сигнала, четкость и яркость изображения и гарантируется отсутствие наложений соседних каналов при многопарной передаче на любой дальности.

5. Передача питания к камере. TWIST-AB HD позволяет организовать удаленную передачу питания к камере (аналог технологии PwA), что упрощает обслуживание и резервирование системы по питанию. Иначе говоря, блок питания от камеры переносится в серверную, где может питать несколько камер и резервироваться аккумулятором, работающим при комнатной температуре. Это продлевает срок его службы, упрощает обслуживание и контроль его состояния. У пассивного балуна такая функция отсутствует.

    Напоследок хочется сказать, что активный балун TWIST-AB HD – прибор достаточно уникальный для нашего рынка. При весьма демократичной цене, нам удалось создать действительно качественный продукт, позволяющий передавать как видеосигнал, так и питание для камеры на короткие расстояния (до 200м), сохраняя при этом качество 2Мп камеры. Опытная партия комплектов TWIST-AB-HD уже поступила в продажу. Предлагаем убедиться в его многочисленных достоинствах вам самим.
