Система видео разветвителей TWIST VR.
Система видео разветвителей TWIST VR. Бюджетное решение для организации многоквартирных домофонных систем.
Проектирование и монтаж многоквартирных видеодомофонных систем - дело весьма хлопотное. И это не просто пустые слова, ведь каждый инженер, перед которым стояла подобная задача, рано или поздно сталкивался с целым ворохом проблем. Новая разработка компании "ТВИСТ+" призвана решить их раз и навсегда, причем без существенных капиталовложений относительно базовой системы.
Общая задача выглядит следующим образом:
В подъезде многоэтажного дома на каждом этаже есть определенное число квартир. У входа в подъезд возле вызовной панели домофона находится аналоговая видеокамера формата D1 или 960H, которая непрерывно работает. Видеопанель (монитор) каждой квартиры активируется при вызове с вызовной панели и транслирует картинку с видеокамеры. От видеокамеры до последнего этажа проложен один магистральный коаксиальный кабель. Наша задача - подключить камеру и квартирные видеопанели к магистральному кабелю таким образом, чтобы при вызове любой квартиры абонент получал максимально качественное изображение независимо от модели видеопанели, а также от числа одновременно подключенных к линии абонентов (пусть даже все жильцы одновременно решат включить свой монитор).
Какие проблемы при этом обычно могут возникать?
- видео "не доходит" до верхних этажей: если на нижних этажах картинка еще более-менее приемлема, то чем выше расположен монитор, тем она хуже
- качество зависит от количества одновременно включенных мониторов: если в один и тот же момент времени видео просматривают несколько абонентов, то качество падает; чем больше абонентов - тем хуже
- разнотипные помехи, которые не получается устранить известными методами
- недостаточная яркость или четкость изображения
Что мы предлагаем?

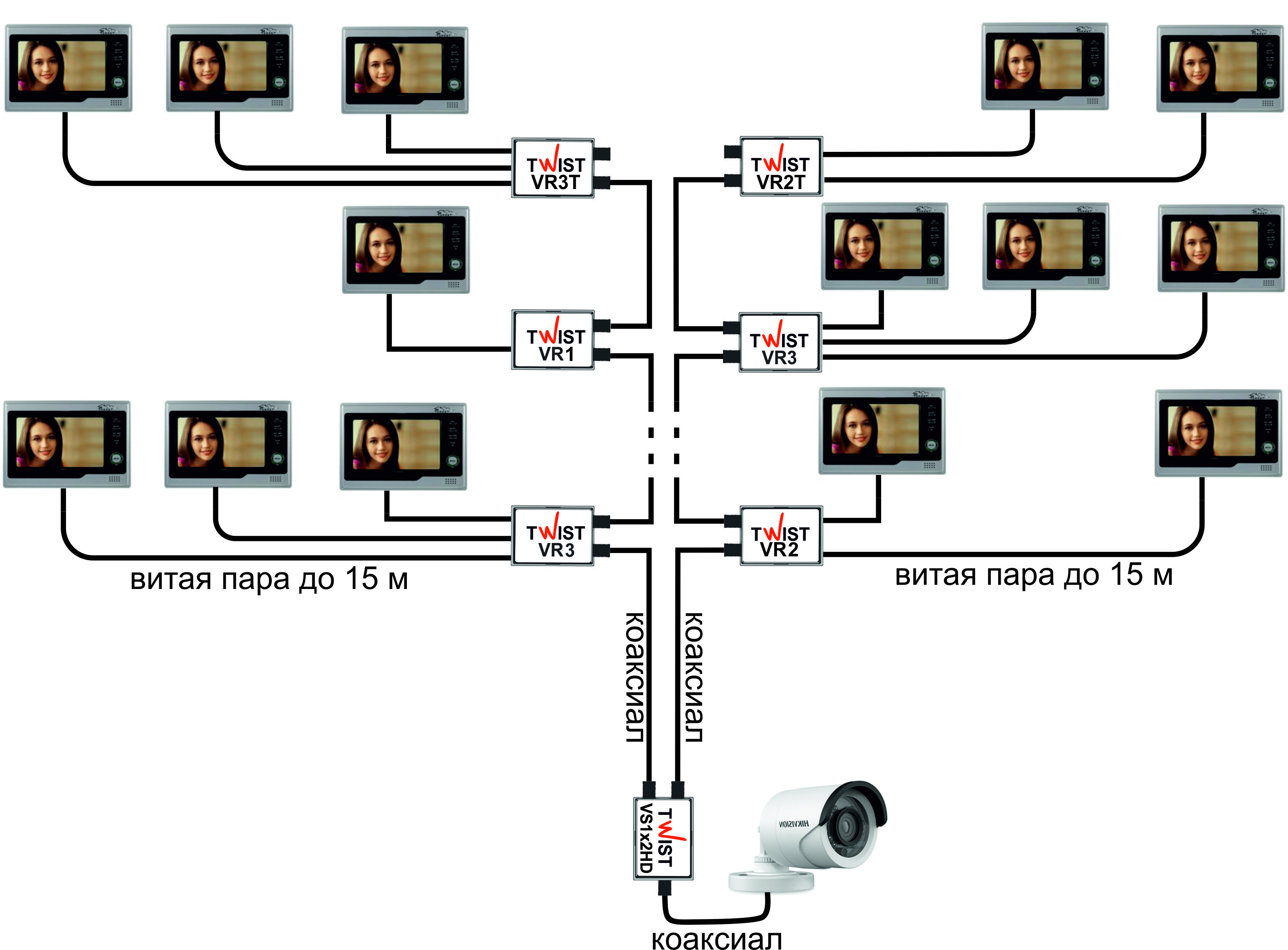

Избежать подобных проблем поможет система видео разветвителей TWIST VR. На рисунке представлена типичная схема включения системы с двумя независимыми магистральными кабелями.
Элементы системы:
TWIST VS1x2HD – высококачественный делитель (передатчик) видеосигнала с регулировкой амплитуды (2 независимых выхода). К его входу подключается камера вызовной панели, а к выходам - магистральный коаксиальный кабель. Регулятор усиления устанавливается в максимальное положение (размах видеосигнала - 2В).
TWIST VR1/ VR2/ VR3 – 1-, 2-, 3-канальный разветвитель (приемник) видеосигнала для домофонных систем. Вход приемника подключается в разрыв магистрального кабеля в любом месте. К выходам можно подключить до 3-х видеопанелей.
TWIST VR1T/ VR2T/ VR3T – терминированный 1-, 2-, 3-канальный разветвитель (приемник) видеосигнала для домофонных систем. Его особенность в том, что по входу он терминирован резистором 75 Ом, в отличии от обычного приемника. Такой терминированный приемник должен быть обязательно установлен в конце каждой магистральной коаксиальной линии в единственном экземпляре.

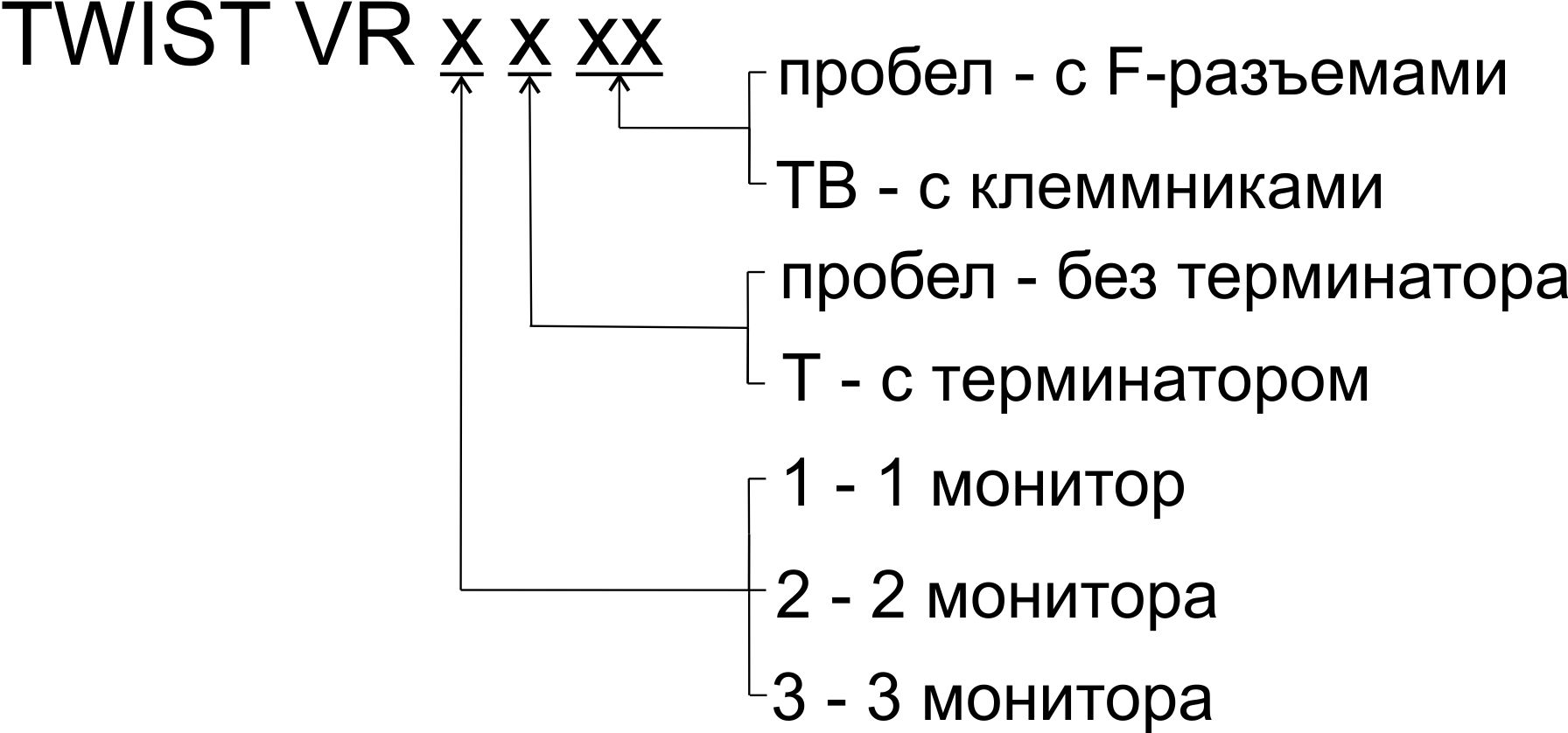

Расшифровка наименования:
Характеристики:
- Формат видеосигнала – композитный аналоговый видеосигнал (D1, 960H).
- Максимальная длина магистрального коаксиального кабеля – 200м (для RG6), 120м (для RG59). Магистральный кабель должен быть однотипным по всей длине.
- Максимальная длина подключения монитора (витая пара или сигнальный кабель) – 15м.
- Питание делителя - 12В/40мА (вместе с камерой), разветвителя - 12В/30мА со стороны мониторов или отдельным источником.
- Входы приемников - F-разъемы или винтовые клеммники.
- Количество одновременно подключенных разветвителей к одному магистральному кабелю – до 100 шт.
- Встроенная защита от перенапряжений по цепям видео, питания и переполюсовки.
Как вы уже могли убедиться, система действительно максимально проста в построении, очень удобна при подключении благодаря различным модификациям разветвителей и имеет минимальную стоимость на рынке.
Если вас заинтересовала система видео разветвителей TWIST VR, мы с радостью поможем в подборе оборудования для ваших систем видеонаблюдения, а также гарантируем техническую и сервисную поддержку нашего оборудования.
