С появлением новых HD форматов (TVI, CVI, AHD) качество изображения аналоговых камер вплотную приблизилось к IP камерам. Однако, за счет расширения спектра сигнала (с 6 МГц до 40 МГц) максимально возможная длина передачи по сравнению с форматами D1, 960H существенно сократилась (см. таблицу ниже).
|
Оборудование TWIST |
Формат |
Макс. длина передачи по UTP CAT5(E) |
|
TWIST 22 |
D1 |
2100м |
|
TWIST 10+ |
D1,960H |
1100м |
|
TWIST 10 AHD |
720p AHD |
1000м |
|
TWIST HD |
1080p (HD TVI, CVI, AHD) и 720p (HD TVI, CVI) |
600м |
Так что же получается, для дистанций свыше 1000м передача HD видеосигнала невозможна, и нам придется отказаться от камер высокого разрешения? В тех случаях, когда есть потребность выйти за пределы дальности, приведенные в таблице, можно ретранслировать сигнал, используя несколько комплектов приемо-передающего оборудования. И такая возможность была подтверждена инженерами компании «ТВИСТ+». В ходе экспериментов мы использовали по 2 комплекта TM TWIST для соответствующих форматов. Результаты исследований представлены ниже.
|
Оборудование TWIST |
Формат |
Макс. длина передачи по UTP CAT5(E) |
|
2 х TWIST 10 AHD |
720p AHD |
1700м |
|
2 х TWIST HD |
1080p (HD TVI, CVI, AHD) и 720p (HD TVI, CVI) |
900м |

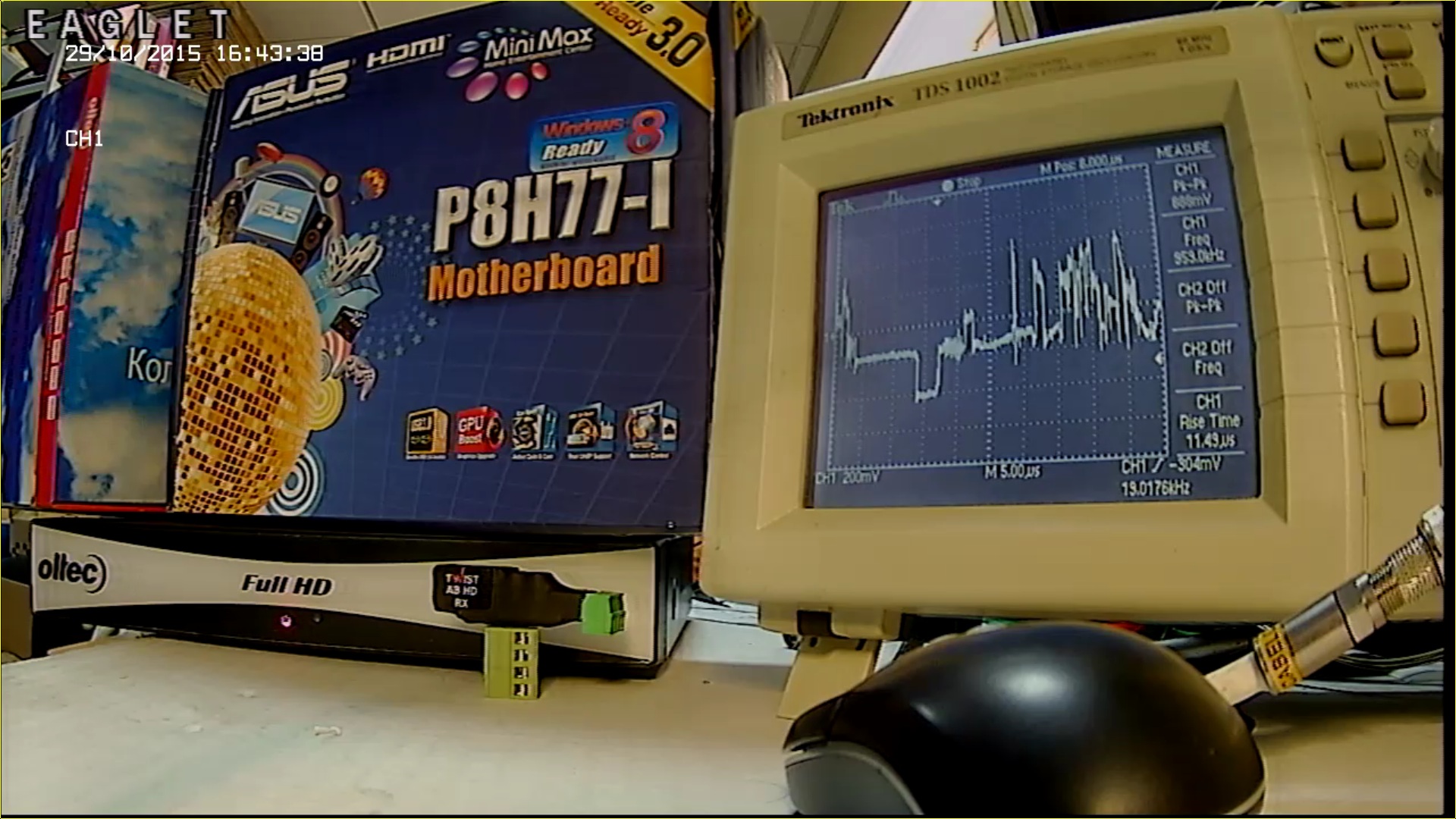

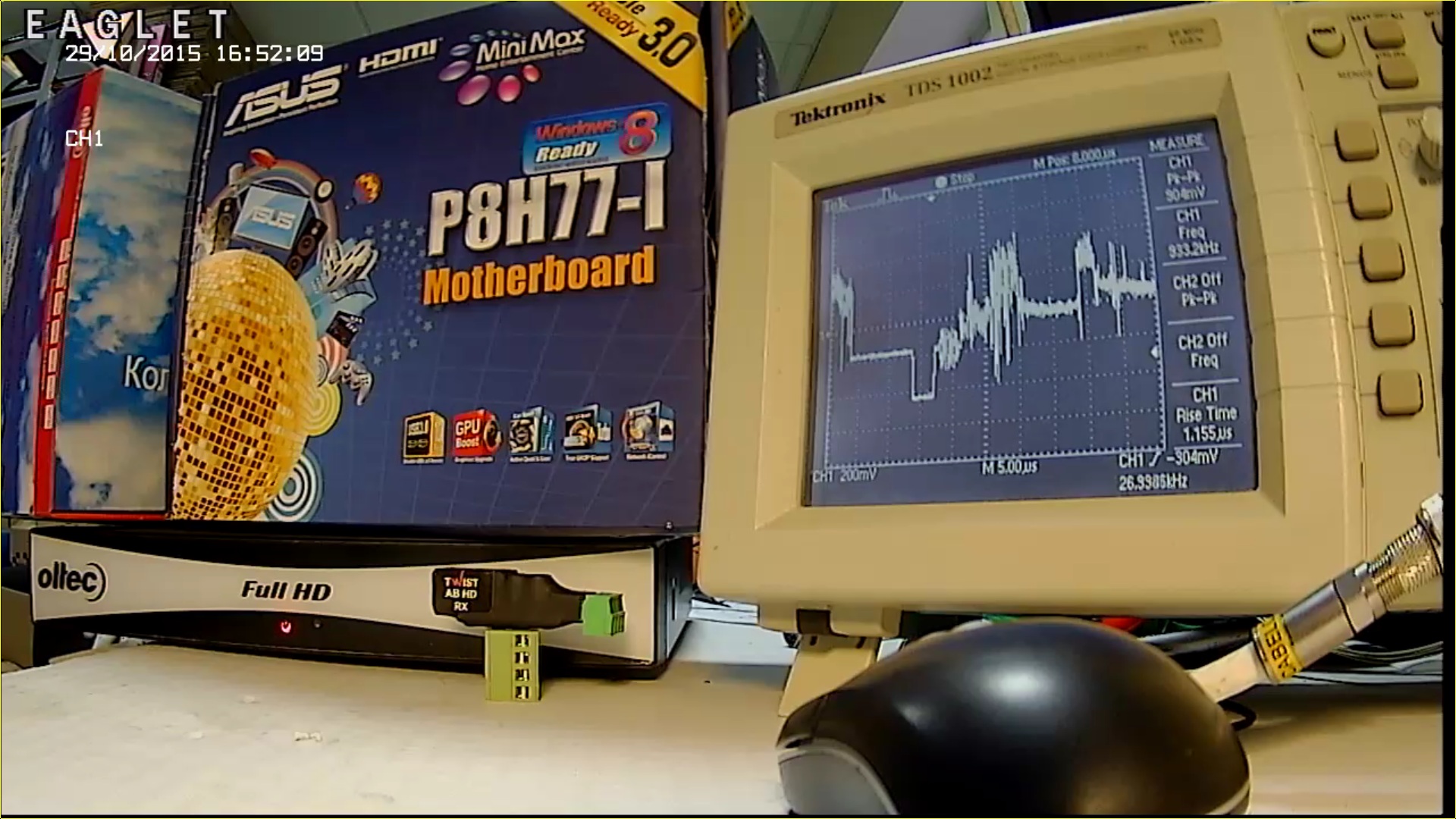

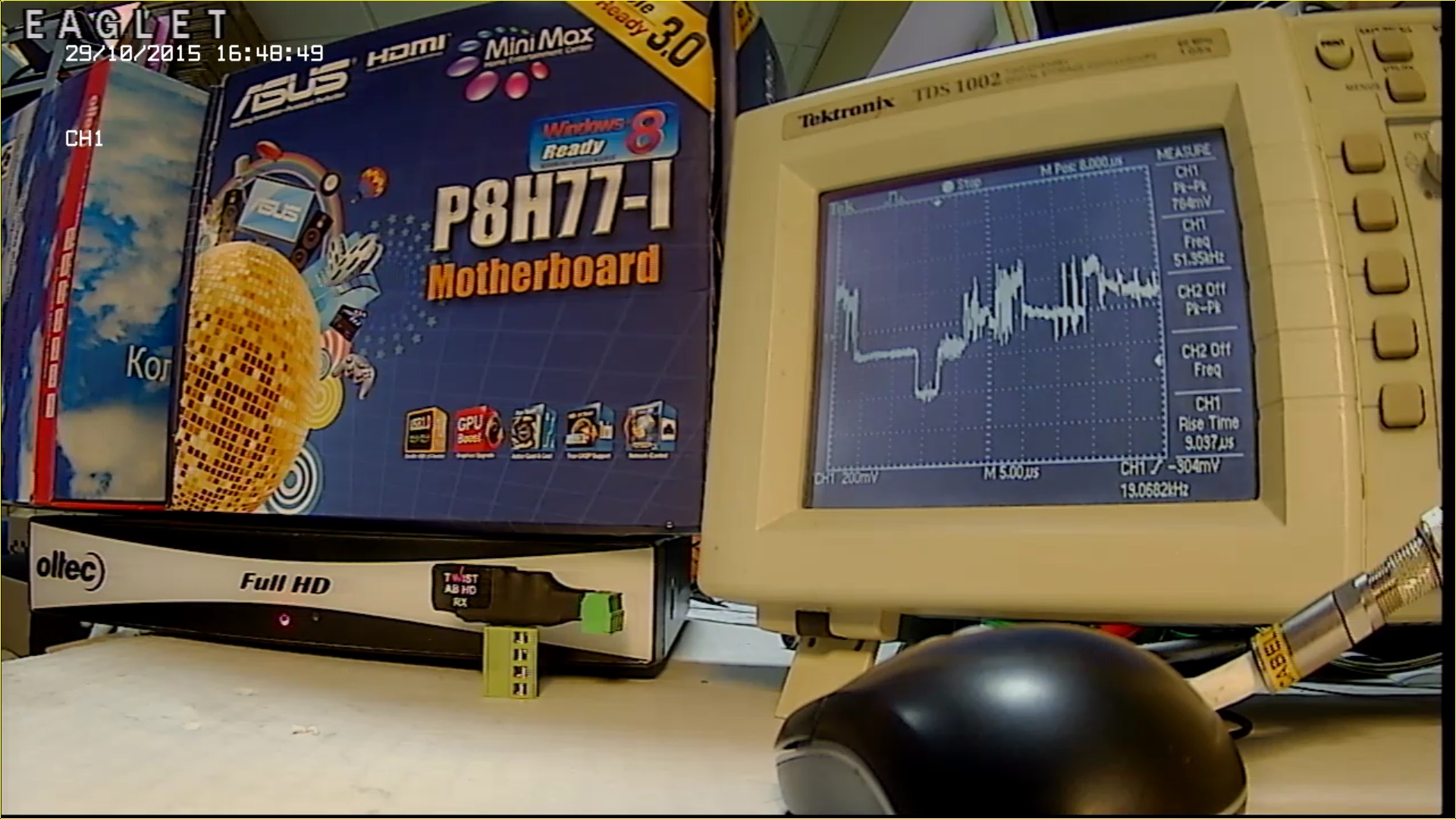

AHD 720p
0 м 900 м 1700 м

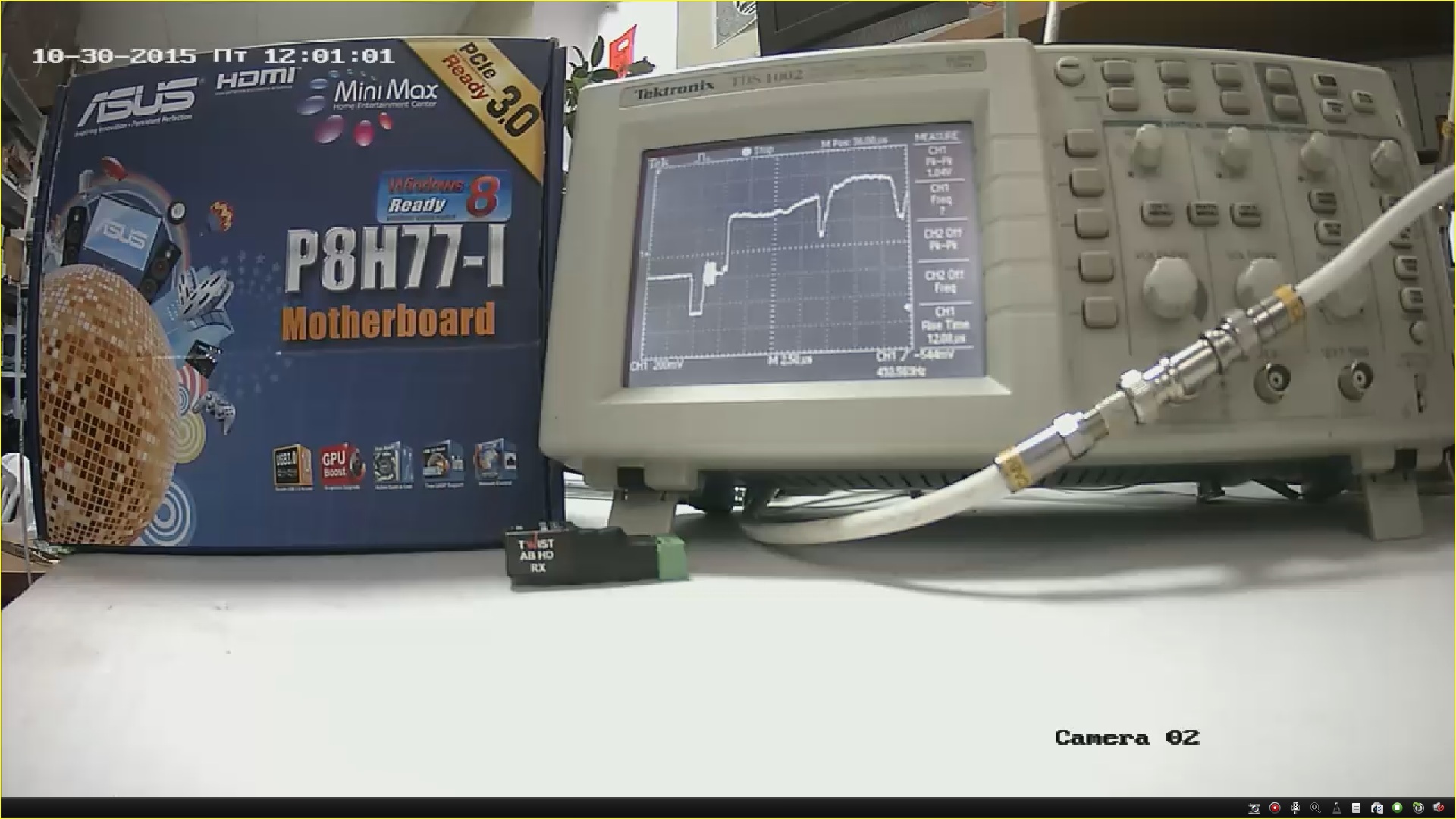

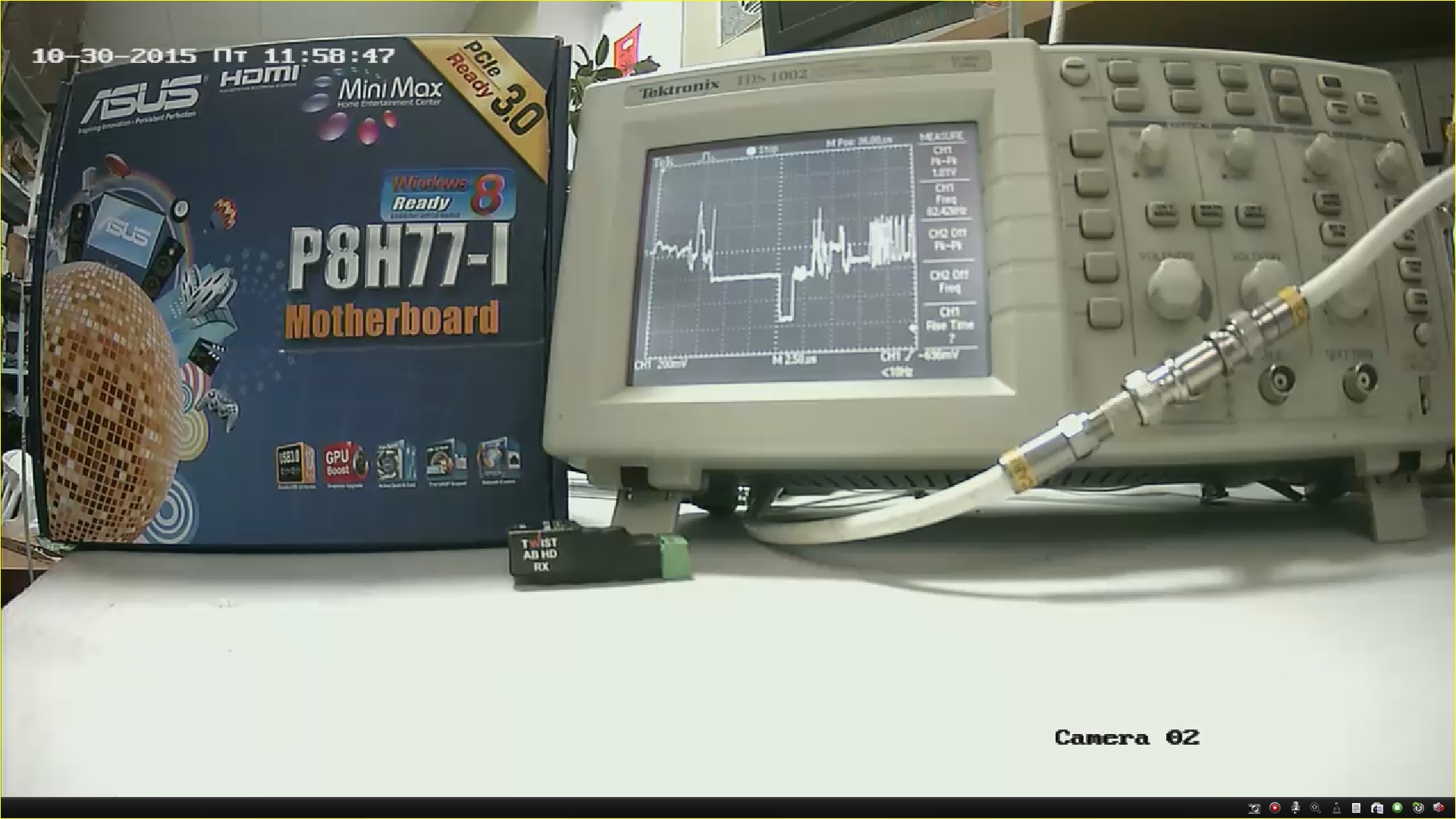

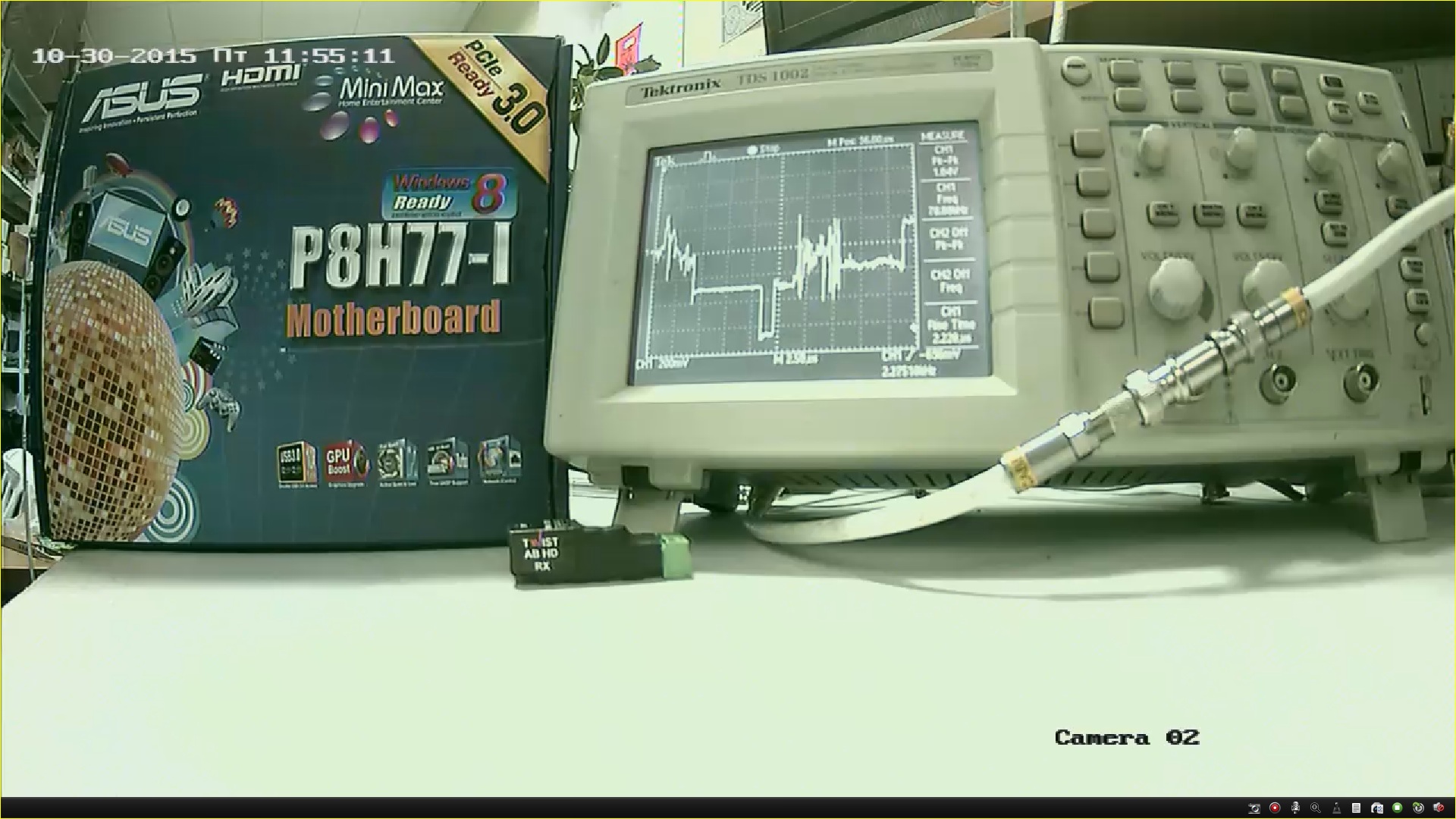

HD 1080p
0 м 500 м 900 м
И напоследок, несколько замечаний:
- небольшое снижение разрешения изображения и насыщенности цвета может быть улучшено настройками DVR
- для достижения максимальных значений дальности принципиальным является использование медного неэкранированного кабеля витой пары 5-й категории.
Как оказалось, предел не предел! Предлагаем всем, у кого возникнет необходимость в ретрансляции HD сигнала, обращаться за консультацией в отдел технической поддержки компании «ТВИСТ+».
Помните – мы работаем для Вас.
Желаем успешных инсталляций!
