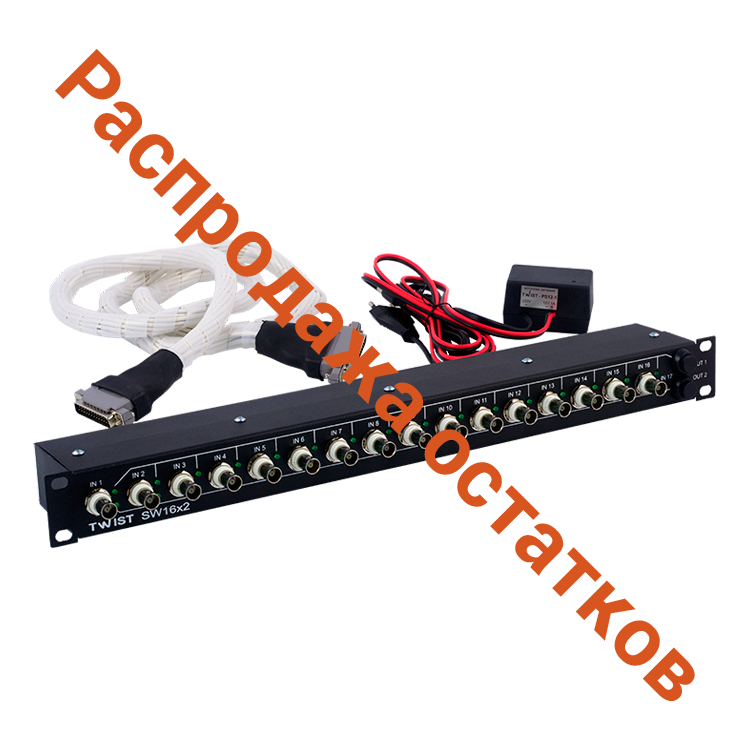

TWIST SW16x2

Панель комутаційна TWIST SW16x2, далі панель, призначена для зручного та швидкого підключення вхідних відеосигналів від телевізійних камер, систем відеоспостереження до апаратури реєстрації та індикації (відеосервери, відеореєстратори) та управління релейними каналами.

Умови експлуатації

 Порядок підключення

1. Підключіть адаптер 12В/2А DC до роз'єму живлення (в комплекті поставки). Спостерігати послідовне загоряння світлодіодів каналів1-17 в обох рядах (тест справності).
2. Підключити відеосервер до роз'єму DB25 на задній панелі за допомогою кабелю, що входить до комплекту постачання.
3. Здійснити комутацію необхідних входів та виходів пристрою, по черзі утримуючи кнопки на панелі праворуч. Кнопка №1 циклічно перемикає номер входу, підключеного на вихід №1, кнопка №2, відповідно, вихід №2. При цьому включений світловий індикатор у верхній лінії вказує на вхід, підключений до виходу №1, нижньої лінії, відповідно, до виходу №2.
4. Для збільшення кількості входів (>16) можливе каскадне послідовне підключення 2-4х відеопанелей, використовуючи вхід 17 або паралельне підключення (2-16 в 1) за допомогою додаткової відеопанелі.

УВАГА : вхід №17 комутатора служить для каскадування пристроїв. При перемиканні на вихід №2 входу №16 до цього виходу підключається вхід №17, що індикується світловим індикатором, винесеним за межі лінії індикації

Знято з виробництва
